Контроль збірки металоконструкцій

Якість прихватки та геометричний контроль кожного виробу

Чому контроль на етапі збірки визначає надійність усієї конструкції

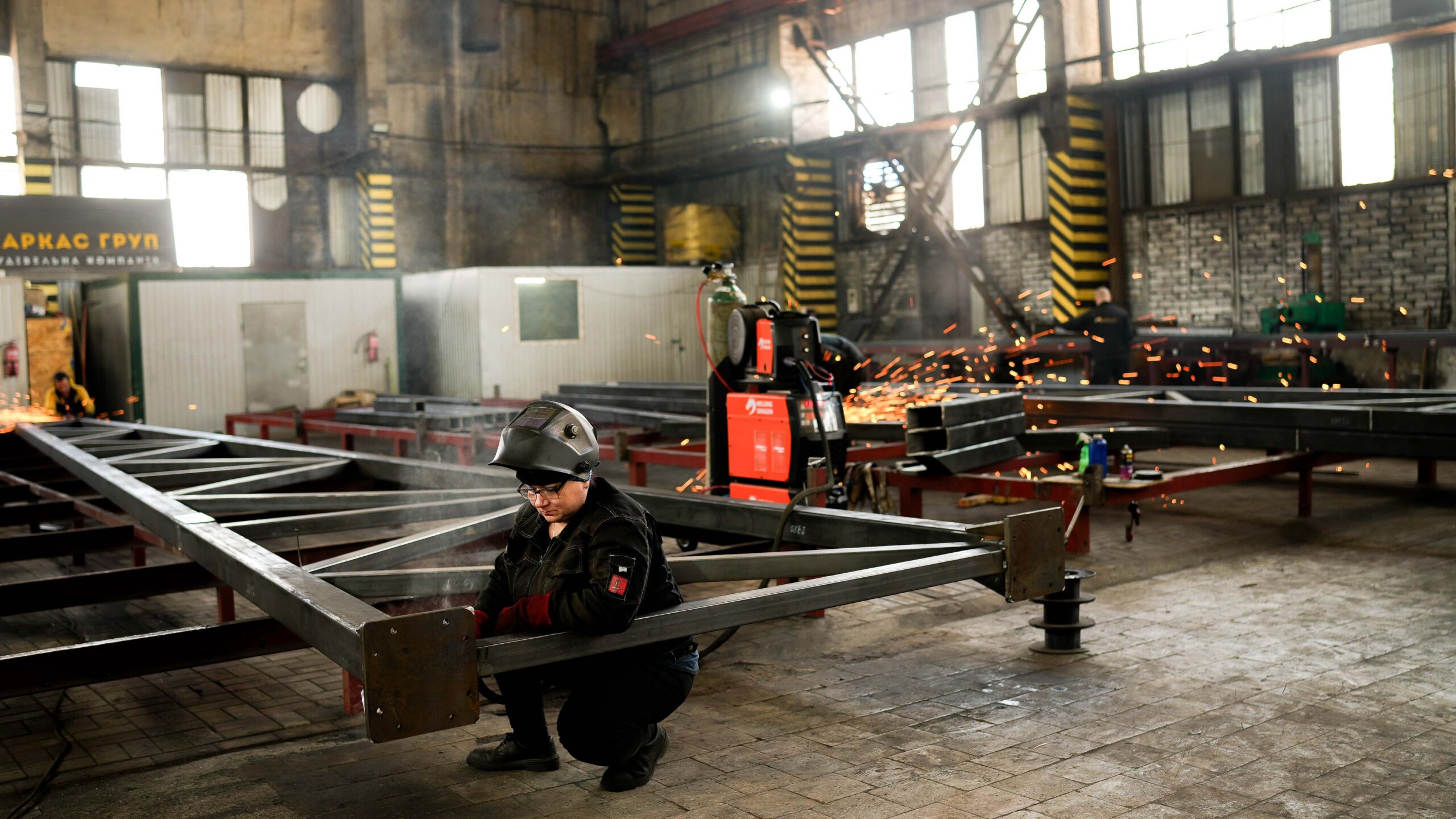

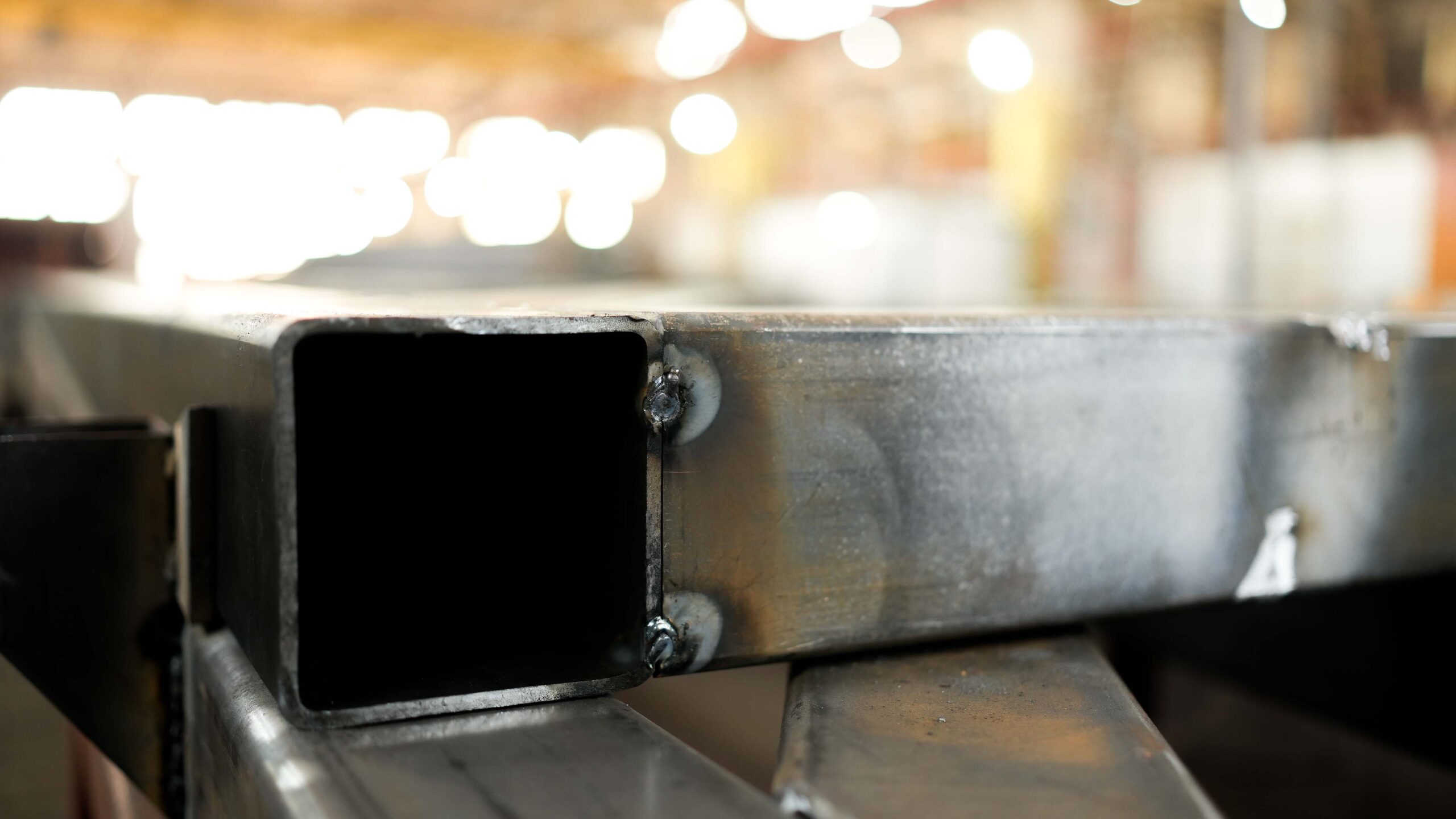

Складання металоконструкцій на «прихватку» є основним ключовим процесом на нашому виробництві. Тому контроль збирання перед зварюванням — найважливіший етап, що забезпечує якість монтажу готових металоконструкцій.

Якість збирання виробів багато в чому залежить від якості заготівлі. Ми керуємося принципом: не передавати на наступний етап заготівлю з помилками. Це дозволяє мінімізувати помилки при складанні на 40–60%.

Вся заготовка повністю готується до збирання: зачищається, свердляться отвори, готуються кромки, вирізи тощо. Це дуже відповідальний момент, адже навіть збільшення кута скосу кромки впливає на збільшення об’єму наплавленого металу та часу зварювання. Після підготовки ми приступаємо безпосередньо до збирання виробу на прихватку.

Контроль одиничних виробів (унікальних конструкцій, що не повторюються) полягає у перевірці вимірювальним інструментом кожного виробу:

рулеткою вимірюємо геометричні розміри згідно з кресленнями КМД;
косинцем перевіряємо перпендикулярність конструкції;
штангенциркулем контролюємо діаметри отворів.

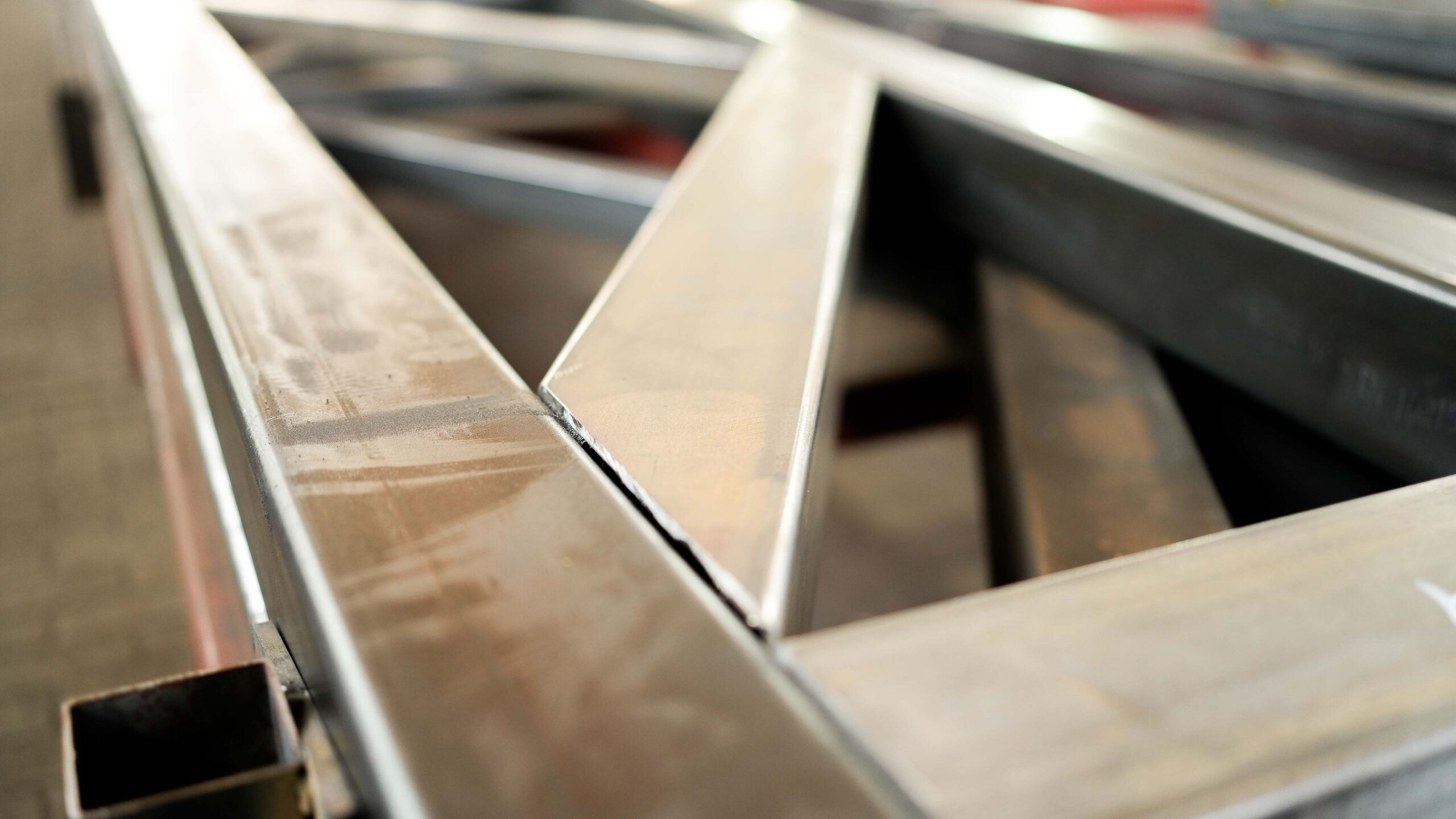

Крім геометрії виробу, основна увага приділяється якості збирання для подальшого зварювання:

у нахльосткових з’єднаннях — ширина нахльостки та зазор між листами;

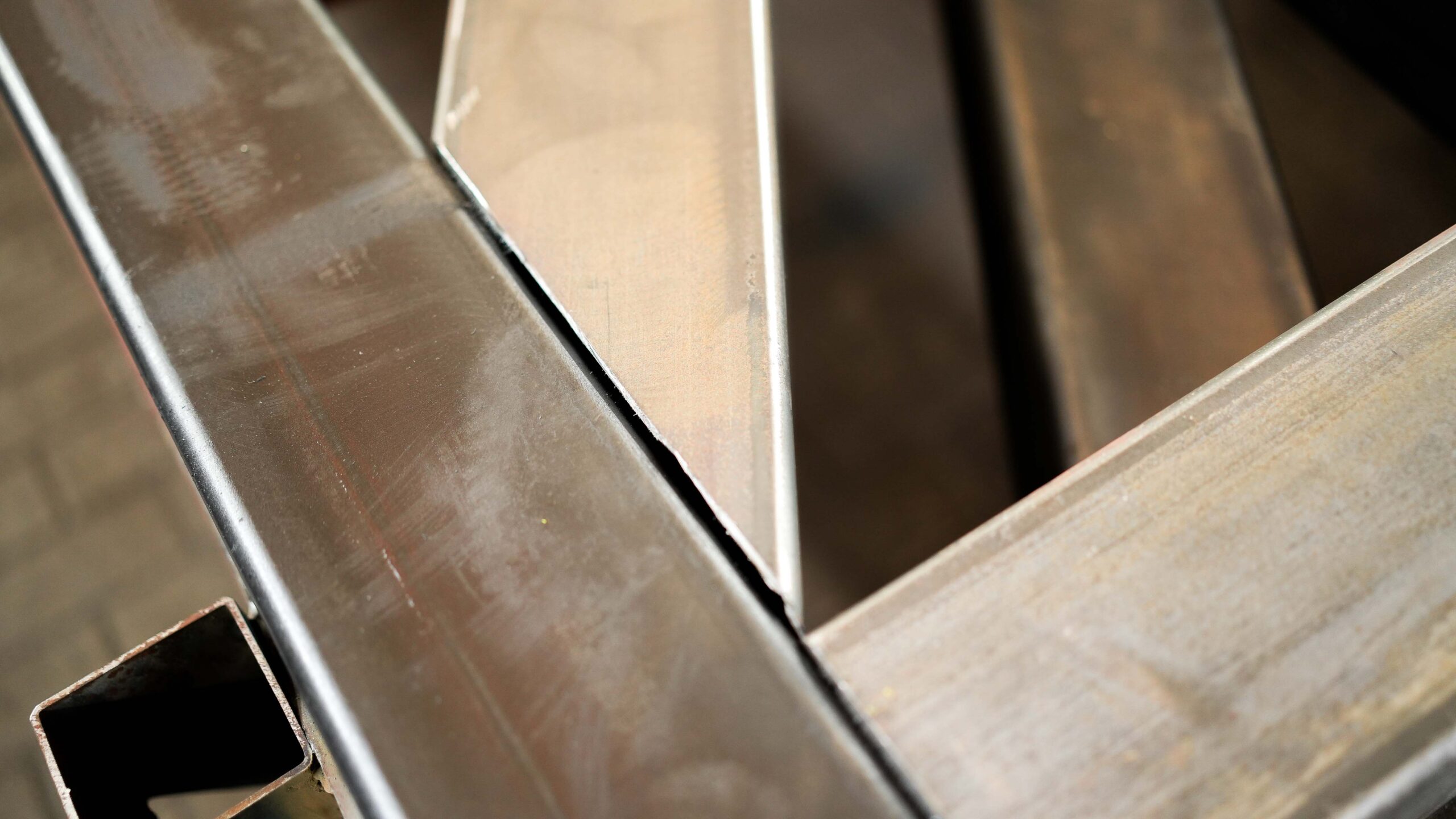

у кутових з’єднаннях — зазор між деталями та кут;
у таврових з’єднаннях — притуплення, кут скосу кромок та зазор між деталями;
у стикових швах — притуплення, кут розкриття шва та зазор між кромками.

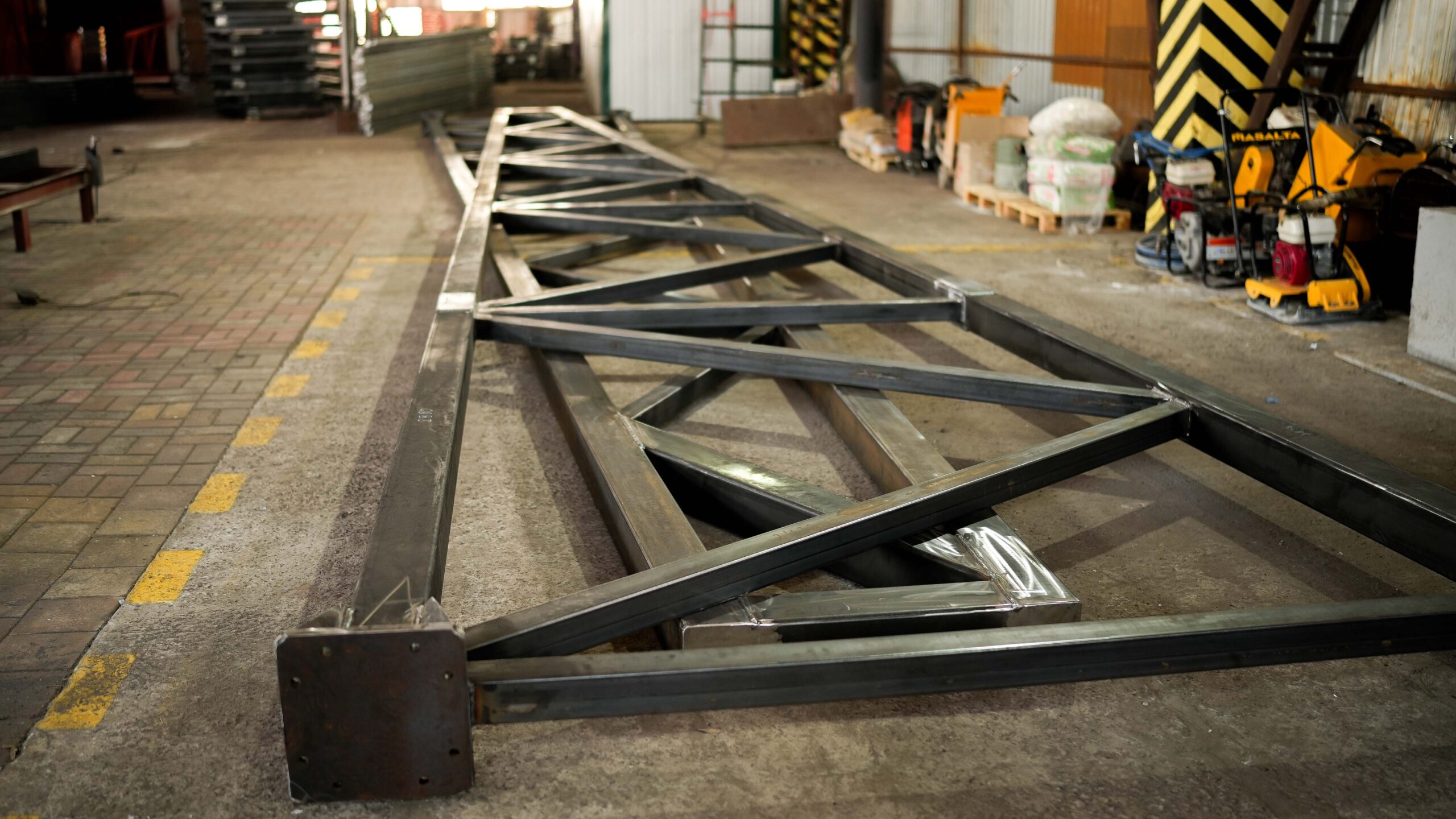

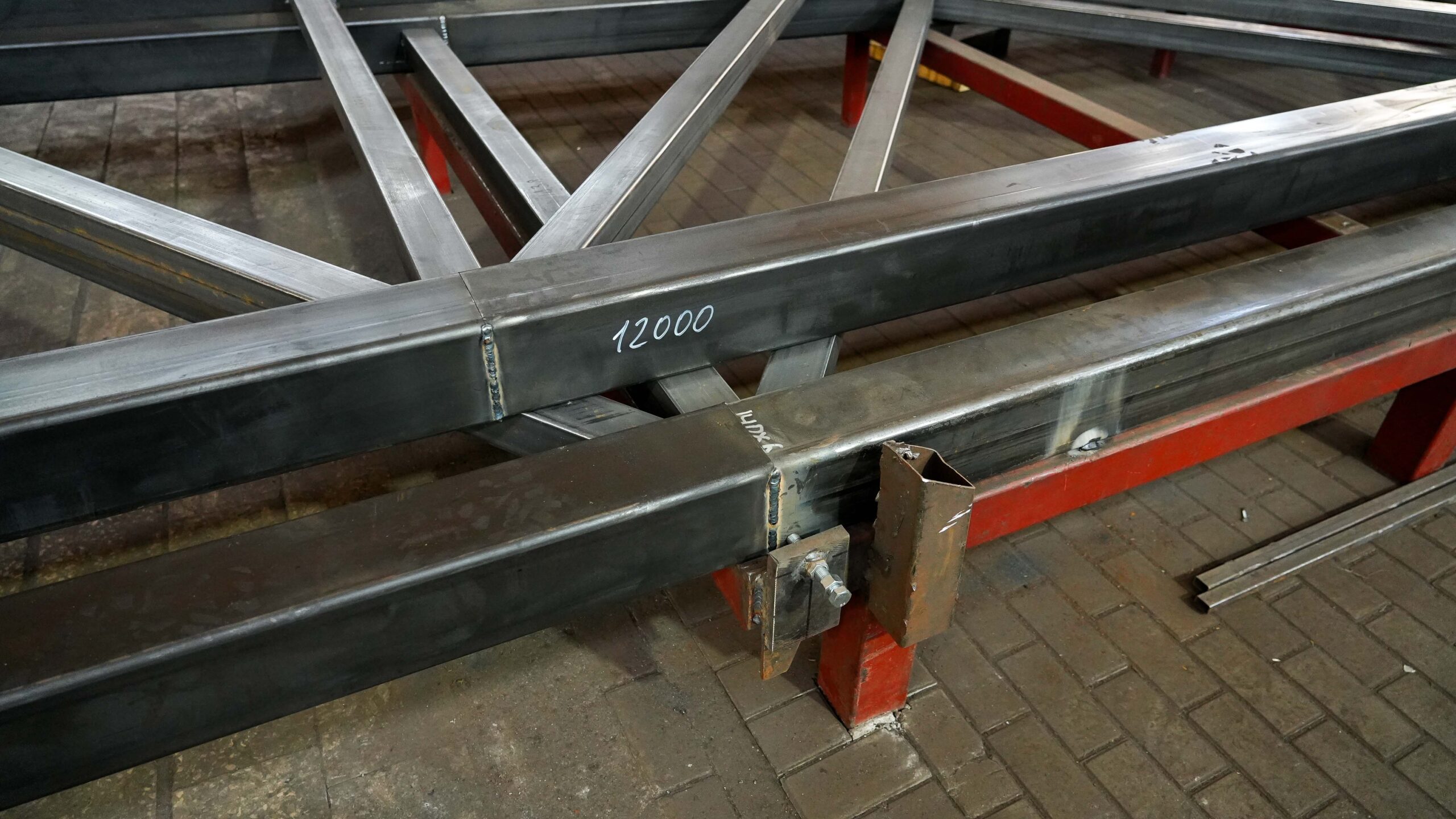

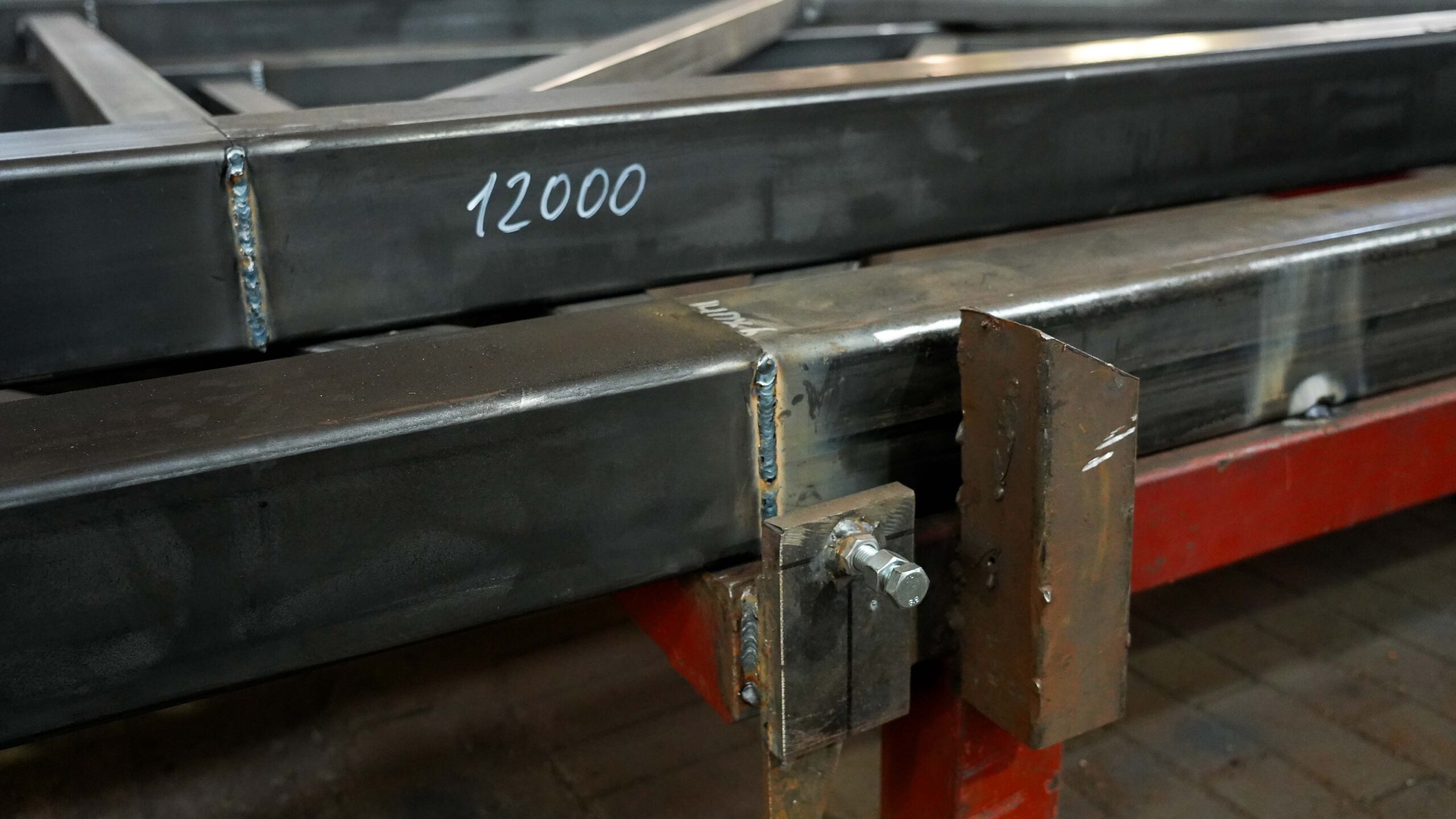

Для повторюваних виробів (наприклад, кроквяних та підкроквяних ферм) ми застосовуємо інший підхід. Спочатку виготовляється перший виріб, який ретельно перевіряється — він стає шаблоном. На його поверхні виготовляється другий виріб, який знову перевіряється. Після цього проводиться контрольне складання: конструкція з кількох частин стягується болтами для перевірки геометрії всієї партії.
